Учебник DeskProto 6.1 на русском

Каждая деталь имеет свой собственный набор параметров, которые должны быть установлены в диалоговом окне «Параметры детали». Как и в случае с параметрами проекта, проще всего открыть это диалоговое окно двойным кликом, щелкнув по его строке в дереве.

Параметры детали представлены с использованием нескольких страниц вкладок. Параметры детали определяют геометрию, подлежащую фрезерованию.
Ранее в этом уроке при просмотре геометрии мы уже пришли к выводу, что геометрия была
неправильно ориентирована. Вы сделаете это сейчас: поворот геометрии является одним из параметров детали.

На первой странице вкладки General (Общие) не требуется никаких изменений для этого проекта. Только один параметр, который вы должны проверить, - это станок: тот ли это станок, что показан вместо действительного станка, который вы собираетесь использовать? (это должно быть так, поскольку вы выбрали правильный станок по умолчанию при установке DeskProto). Если нет, то смените станок с помощью кнопки в правой части имени (кнопка поля со списком). Если вам захочется, вы также можете изменить и название детали, однако это не влияет на прототип. Число операций не обязательно должно быть изменено: здесь выполняется одна операция.

2.4 Изменение параметров 3D модели

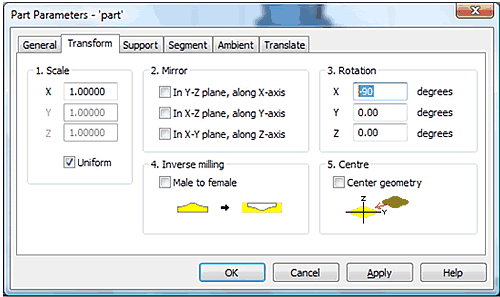

Для этой модели флакона нам нужно установить оба параметра, как на второй вкладке Transform (Преобразование) и так и четвертой Segment (сегмент). Вкладка Transform, показанная выше, позволяет изменять размер и ориентацию геометрии. Для этого флакона (как сказано), ориентация неправильная: введите поворот на -90 градусов вокруг оси X и посмотрите, что произойдет после нажатия Apply (Применить). Ориентация геометрии теперь должна быть правильной. Когда деталь слишком велика для вашего станка, то поворот на 90 градусов вокруг оси Z может стать очень полезным (для большинства фрезерных станков ось X является самой длинной).

Использование кнопки Apply не требуется: нажатие кнопки «ОК» также вызывает неявное использование команды Применить. Тем не менее, это может быть удобным для того, чтобы увидеть, что произойдет: если это не то, что вам нужно, вы можете ввести другое число без необходимости повторного открытия диалога. Это также работает и для масштабирования: по команде Применить размерность, показанная в диалоге с информацией о геометрии (вкладки Transform и Part), будет обновлена.

Остальные параметры на вкладке Transform (Трансформация) подтверждены и не будут открываться в этом уроке. Для получения дополнительной информации об этих параметрах см. страницы Help (Справки) и / или Reference manual (справочное руководство).

Вы должны четко понимать разницу между поворотом геометрии и поворотом вида:
Rotating the geometry (поворот геометрии) изменит создаваемую модель. Вы можете видеть на экран, как геометрия поворачивается, в то время как оси XYZ-куба (ориентатор) остается такими же. Фрезерный инструмент перемещается с положительного направления оси Z, поэтому из-за поворота будет фрезерована другая сторона геометрии.
Rotating the View (поворот вида) не влияет на модель, она меняет только свое изображение на вашем экране (положение камеры). Вы можете видеть на экране, что и геометрия и ориентатор поворачиваются одинаково, поэтому положение геометрии относительно фрезерного станка остается неизменным.

2.4 Изменение параметров 3D модели


Четвертая вкладка Part (Детали) это сегмент, и для этого проекта требуется Сегментация. Теперь вы видите геометрию флакона полностью. Однако эта геометрия полностью не может быть фрезерована как одна деталь с использованием трехосевого фрезерного станка, поскольку фреза не может достичь нижней половины. Как указано, модель будет фрезерована в виде двух отдельные половинок, поэтому теперь нам надо рассчитать траектории для половины флакона.

Сегментация означает использование только части геометрии, определяемой прямоугольным блоком: сегментом, который на самом деле является мспользуемым блоком материала. По умолчанию сегмент включает всю геометрию (сегмент по умолчанию есть 'Bounding Box'). Мы хотим изготовить половину флакона, и на самом деле хотим вдвое сократить вдвое флакон по Z. Это легко, поскольку это предопределенный вариант: выберите вариант 2: “Use upper half” (Используйте верхнюю половину). Вы можете видеть, что в этот момент минимальное значение Z изменится с -14.44 в 0,00. Нажмите OK, чтобы выйти из этого диалогового окна.

Примечания к сегменту:
1. В DeskProto редакции Entry редактирование сегмента невозможно: вместо этого используйте параметр “Bottom level” (Нижний уровень) на вкладке страницы Transform (Трансформация).

2. На чертеже сегмент детали рисуется оранжевыми линиями, однако так как после этого операционный сегмент (который идентичен) рисуется зеленым цветом, все, что вы можете видеть, будет зеленый прямоугольный блок.

3. Все значения для сегментации приведены в системе преобразованных координат (как после изменений, определенных на вкладке Transform), а не в исходных геометрических координатах. В некоторых случаях это будет проще в использовании координат, используемых на фрезерном станке, поэтому введите пределы в значениях переноса (после изменений, определенных на вкладке Translate). Вы можете сделать это, установив флажок “Display translated coordinates” (Отобразить координаты переноса).

4. Когда вы выбираете опцию Custom для сегмента, вы можете определить любой прямоугольный блок, введя граничные значения для X, Y и Z. Еще проще настроить пользовательский сегмент с помощью мыши, что возможно после использования кнопки “Set graphically ...” (Установить графически ...).
