Робот манипулятор инструкция 6.2.2.15.5 Данные о положении 6.2.2.15.6 Специальное примечание о выключении

После выполнения команды вычислить текущие данные подсчета в назначенном положении узла или текущее положение в пространственном направлении или подключенного энкодера, а также данные в адресной памяти целевого устройства, а затем записать их в адресную память целевого устройства.

Робот манипулятор инструкция 6.2.2.15.5 Данные о положении

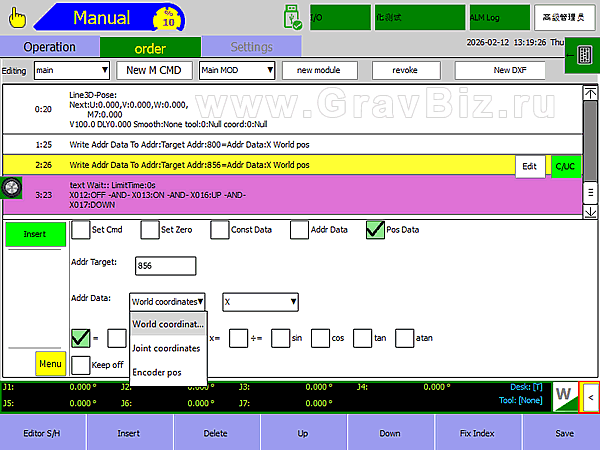

Окно настроек команды данных позиции. Диапазон адресов (Addr Target) 800-899





6.2.2.15.6 Специальное примечание о выключении

Если необходимо выключить питание и сохранить данные в адресной памяти, установите флажок «Выключить питание и сохранить (Keep off)».

Используйте диапазон адресных данных: 800 ~ 899, пожалуйста, не выходите за его пределы.

 After execution of command, calculate the current counting data at the assigned node position or current position at spatial direction, or the connected encoder, as well as the data in target address memory, then write them into the target address memory;

Special note
When it is required to power off and save the data in address memory, please tick power off and save; use range of address data: 800 ~ 899, please do not exceed the range;

Borunte
Инструкция по установке, запуску, наладке и
эксплуатации робота манипулятора 6осей
