Робот манипулятор инструкция 6.2.2.2.4 Введение Движение робота по окружности

{vk}https://vk.com/video_ext.php?oid=-216709701&id=456239041&autoplay=1{/vk}

Робот манипулятор инструкция 6.2.2.2.4 Движение робота по кругу

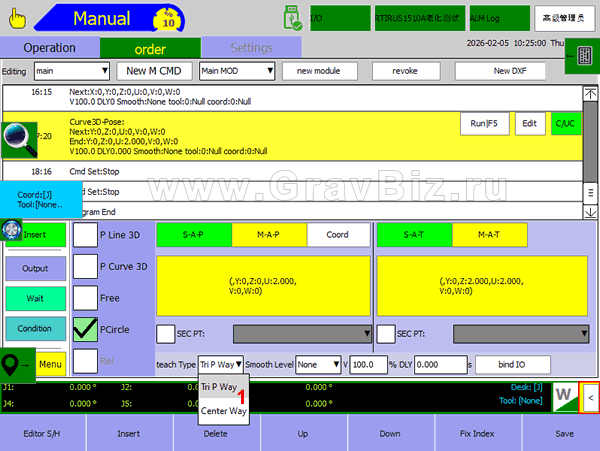

 Tri P Way Построение окружности по 3 точкам. Начальная, средняя и конечная точки.

Робот манипулятор инструкция 6.2.2.2.4 Движение робота по кругу

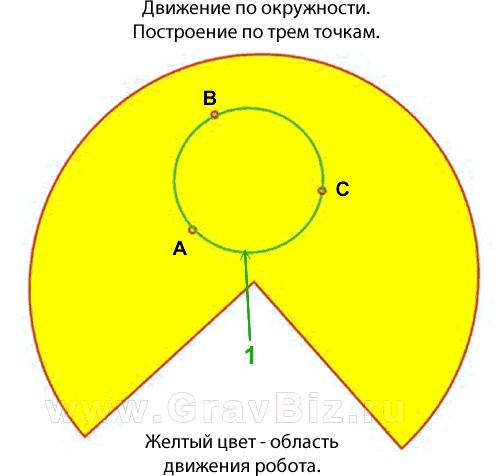

Движение по окружности по трем точкам.
1: Движение по дуге от начальной точки А, через точку B и С до точки А.





Робот манипулятор инструкция 6.2.2.2.4 Движение робота по кругу

Borunte
Инструкция по установке, запуску, наладке и
эксплуатации робота манипулятора 6осей
