Робот манипулятор инструкция 6.1.15. Левое выпадающее меню — Лупа Поиск и замена

Всплывающее окно для поиска и замены можно вызвать, нажав на лупу 9

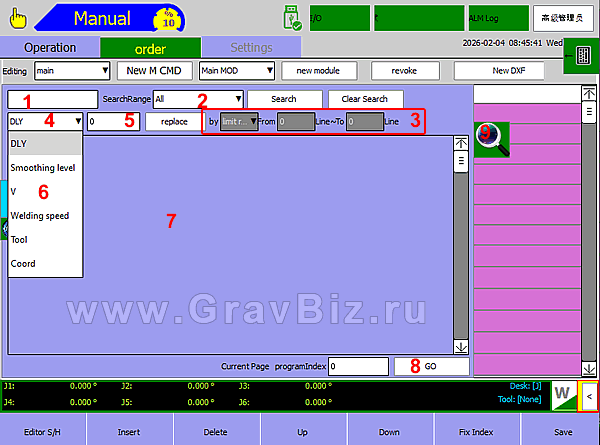

Окно поиска и замены

  1. Укажите имя для поиска и диапазон
  2. Search Range: диапазон поиска. Включает: везде, модули программы, отдельные строки программы.
  3. При ограниченной области, назначьте область для замены.
  4. Замените и измените действия в области поиска.
  5. Список типов замены
  6. Тип замены: DLY, Smoothing Level, V, Welding speed, Tool, Coord
  7. Область отображения результатов поиска
  8. Быстрый переход

Действия:

1. Поиск: Позволяет найти имя, диапазон областей (задача или модуль), нажмите «Поиск (Search)», чтобы отобразить соответствующие результаты в области 7.

2. Замена: Выберите параметры, задайте диапазон областей, нажмите кнопку «Заменить (Replace)», чтобы заменить соответствующие параметры.

Примечание: В результатах поиска некоторые параметры можно изменить или заменить в пределах заданного диапазона или перейти к этой позиции.



Action:
1. Search: Search name, area range (task or module), click Search to display the corresponding results in the lower box area by section;
2. Replacement parameter: Select the parameters such as replacement parameter, set the area range, click Replace button to replace the corresponding parameters;
Note: As for the search results, certain parameters can be modified or replaced within the assigned range or jump to this position;
