Робот манипулятор инструкция 4.2.1 Настройки моторов 4.2.1.1 Выбор осей

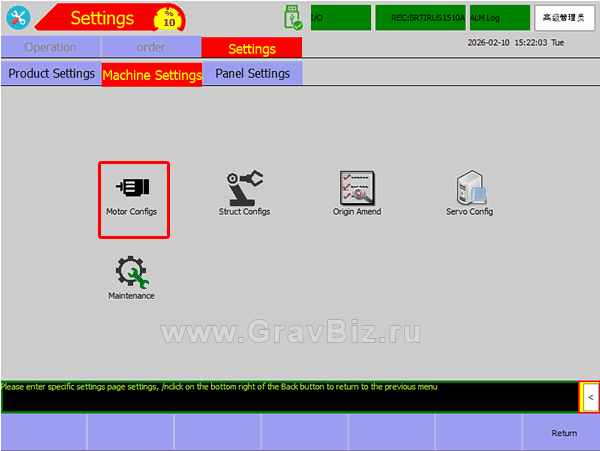

Робот манипулятор инструкция 4.2.1 Настройки моторов

Тип энкодера, параметры мотора, производитель сервопривода, тип оси, количество импульсов на оборот, передаточное отношение, положительные и отрицательные пределы, время разгона и время замедления, максимальная скорость, ускорение S 1, ускорение S 2, замедление S 1 и замедление S 2 и т. д. После внесения изменений в параметрах соответствующие оси будут иметь соответствующие изменения.

Робот манипулятор инструкция 4.2.1 Настройки моторов

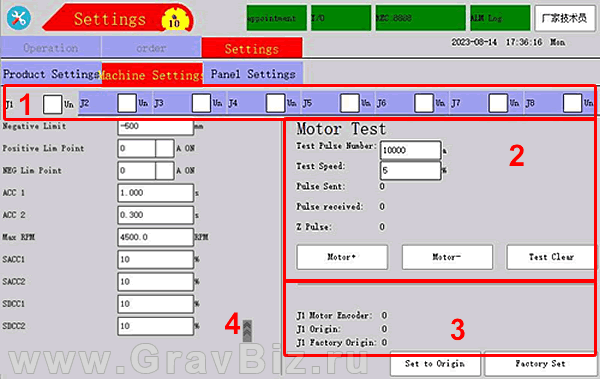

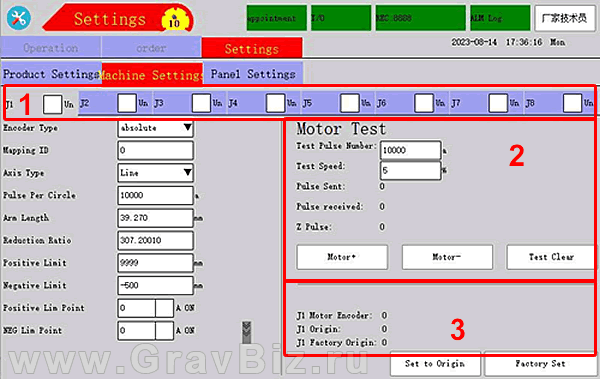

Окно настройки моторов
1. Выбор осей
2. Тестирование моторов
3. Установка начала координат оси узла



Робот манипулятор инструкция 4.2.1 Настройки моторов

4. Кнопка для прокрутки списка значений вверх/вниз



4.2.1.1 Выбор осей

По умолчанию выбраны все оси (если флажок не установлен, выберите «None»). Если ось не используется, установите флажок «Ни одна».
