Робот манипулятор инструкция 6.1.13 Правое выпадающее меню — Клавиатура

Для открытия всплывающего меню, надо нажать изображение клавиатуры справа экрана пульта управления роботом

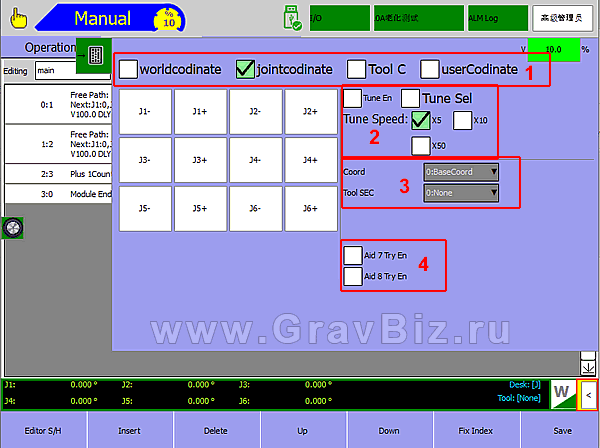

Робот манипулятор инструкция 6.1.13 Правое выпадающее меню — Клавиатура

Выпадающее меню справа — переключение между системой координат и программным управлением.

1. Переключение между системами координат.  Мировая система координат  Система координат инструмента  Система координат звена   Пользовательская система координат
2. Установка скорости для ручного пульта
3. Переключение между рабочими областями (Coord) и переключение инструментов (Tool SEC)
4. Отметьте галочкой дополнительную ось, если требуется совместная работа с дополнительными координатными осями 7 и 8.

Для получения более подробной информации о работе, описанной выше, обратитесь к разделу «Работа с системой координат ручного управления» и « Кнопки пульта обучения робота справа» .

Примечание: Это меню  используется для переключения системы координат и инструмента, привязки рабочего стола и других вспомогательных элементов управления. На этой странице находятся кнопки управления осями и кнопки перемещения и работа связана с выбором системы координат;
