В настоящее время существует большое количество различных станков и оборудования, позволяющих выполнять гравировку. Для нанесения гравировки используются различные технологические решения и методы. Для того чтобы Вы могли представить разновидности гравировки мы подготовили этот материал.

Поскольку в литературе не обнаружено классификации видов гравировки, в этом материале мы провели ее.

Все замечания принимаются. Комментарии можно оставить внизу страницы.



Что такое гравировка?

Гравировка гравировки, мн. нет, ж. (спец.). Действие по глаг. гравировать.( Толковый словарь Ушакова)

Гравировка (от фр. graver - вырезывать).

1) Занятие гравера.
2) штрихи на гравюре. (Источник: "Словарь иностранных слов, вошедших в состав русского языка". Чудинов А.Н., 1910) от франц. graver, вырезывать.
а) Занятие гравера.
b) Штрихи на гравюре. (Источник: "Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней". Михельсон А.Д., 1865)

Гравировка ж. 1) а) Техника нанесения изображения, орнамента, надписи и т.п. на поверхность твердых материалов. б) Изображение, орнамент, надпись и т.п., выполненные таким способом. 2) разг. То же, что: гравирование. (Толковый словарь Ефремовой)

Гравировка Создание или корректирование изображения на формном материале ручным или механическим путем при помощи резца, штихеля и пр. Используется при изготовлении печатных форм для способа металлографии.(Полиграфический словарь)

Гравировка (от фр. graver - вырезывать). 1) Занятие гравера. 2) штрихи на гравюре. (Источник: «Словарь иностранных слов, вошедших в состав русского языка». Чудинов А.Н., 1910)

Гравировка от франц. graver, вырезывать. а) Занятие гравера. b) Штрихи на гравюре. (Источник: «Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней». Михельсон А.Д., 1865)



Методы гравировки

1. Ручная гравировка - штихелем

Ручная гравировка штихелем



2. Механизированная гравировка без удаления металла. Гравировка с применением гравировального оборудования, станков



2.2. Алмазная гравировка (гравировка стальным гравером) на станках с числовым программным управлением. Глубина гравировки от 10 мкм до 100мкм. Глубина гравировки определяется силой давления гравера на материал, углом заточки гравера, твердостью материала, количеством проходов гравера.

При алмазной гравировке образуется углубление в металле, которое соответствует углу заточки инструмента. Алмазный или стальной гравер с равной скоростью и равным нажимом перемещается по поверхности материала, оставляя за собой канавку. При этом виде гравировки металл не удаляется.  При достаточной жесткости станка образуется ровное гладкое углубление в металле - так называемая "алмазная грань".



Алмазная гравировка на стали с эффектом гильоширования

Алмазная гравировка на стали с эффектом гильоширования



Пример ювелирного изделия с алмазной гравировкой

Ювелирное изделие с гравировкой





2.3 Растровая гравировка (фотогравировка) - разновидность гравировки при котором изображение гравируется точками - растром. Для нанесения растровой гравировки (фотогравировки) могут использоваться гравировальные станки:

Ювелирные гравировальные станки Magic 5/50, Magic 20, Magic 7/70. Гравировка растровых изображений производится алмазным гравером. Глубина гравировки от 10мкм до 120мкм. Глубина гравировки зависит от твердости/мягкости металла, угла заточки гравера, давления гравера на металл

 Пример растровой гравировки сделанной на станке Magic

Растровая гравировка  Фотогравировка на станке Magic

Ударные фотопринтеры по металлу Roland MPX 70  Roland MPX 90 - В этих принтерах электромагнитная головка с закрепленной алмазной иглой перемещается с помощью ЧПУ и шаговых двигателей. Каждое наносимое алмазом углубление в металле соответствует по глубине градиенту цвета точки растрового изображения. Черный цвет - нет точки. Белый цвет - самая глубокая точка. За счет малого размера алмазного гравера, точки в металле получаются настолько малого диаметра, что их возможно нанести с разрешение до 525 dpi. При фотогравировке ударным способом получаются реалистичные фотографии на металле. Глубина гравировки при этом способе от 10мкм до 70 мкм - ограничивается слабой силой удара гравера по металлу.



 Пример фотогравировки на станке Roland MPX 70

Фотогравировка на металле



 3. Механизированная гравировка с удалением металла

3.1. Ручная гравировка бормашиной. Металл удаляется бормашиной в которой закреплен инструмент - фреза, гравер и т.п.

Гравировка бормашиной

 3.2 Гравировка на станка с ЧПУ с помощью резца - Гильош. При таком виде гравировки металл удаляется заточенным резцом. Глубина от 10мкм до 1-1,5мм. Для гравировки резцом требуются жесткая станина станка, чтобы избежать биения резца





4. Фрезерование

4.1. Фрезерование на фрезерно-гравировальных станках с ЧПУ. При фрезеровании используются фрезы или конические граверы, которые вращаются с частотой 5000-30000 об/мин и удаляют металл. Глубина гравировки фрезерованием может быть любая - ограничивается длиной режущей части гравера или фрезы.

Пример гравировки выполненной фрезерованием на станке Magic.

Гравирвока на ювелирных изделиях

Гравировка на ювелирных изделиях



 Комбинирование фрезерования и алмазной гравировки позволяет изготавливать ювелирные изделия различной сложности и изысканного дизайна



5. Лазерная гравировка Выжигание

Для лазерной гравировки    используются лазерные граверы или лазерные маркеры. Для лазерной гравировки по НЕметаллическим изделиям используются газовые CO2 лазеры.

Для гравировки по металлическим и неметаллическим изделиям используют волоконные лазеры. При лазерной гравировке на металле остается

Лазерный луч при воздействии на материал в точке фокусировки разогревает материал до температуры горения или испарения. Лазерный луч генерируется с определенной частотой, поэтому лазеры делают растровую гравировку. Чем чаще располагаются точки от воздействия лазера, тем выше разрешение гравировки. Также разрешение лазерной гравировки зависит от диаметра пятна контакта лазера с материалом (диаметром луча лазера)



Макро-фотосъемка лазерной гравировкиЛазерная гравировка

Лазерные граверы делают гравировку в основном на плоских изделиях или при наличии ротационной оси, то на цилиндрических изделиях.

Примеры лазерной гравировки по металлу

Лазерная гравировка

Лазерная гравировка на металле

Лазерная гравировка на металле

Отзывы

#13 Admin 02.11.2017 02:05
Пример работы ювелирной мастерской,
Жетон армейский из серебра 925 пробы с рельефной гравировкой герба России.
Размер 50х29х1,2мм
Вид гравировки - глубокая, с последующей полировкой (дорогой).

#12 Admin 02.11.2017 01:56
Пример работы ювелирной мастерской,
Жетон армейский из серебра 925 пробы.
Размер 60х35х1,5мм
Вид гравировки - глубокая, с последующей полировкой (дорогой).
Вес жетона 28,64г


#11 Admin 27.04.2017 06:02
Пример очень глубокой лазерной гравировки
Размер клише 18х22мм, высота тиснящей поверхности 1 мм.
Минимальное расстояние мжде тиснящими линиями 150 микрометров (0,15мм)
#10 Admin 27.04.2017 06:01
Пример лазерной гравировки на серебре


#9 Admin 27.04.2017 06:01
Пример глубокой лазерной гравировки - глубина 0,2мм
+1 #8 Admin 27.04.2017 06:00
Пример лазерной маркировки на металле
#7 Admin 27.04.2017 06:00
Нанесение: алмазная гравировка с двух сторон
#6 Admin 27.04.2017 05:59
Пример алмазной гравировки на серебряных монетах
#5 Admin 27.04.2017 05:59

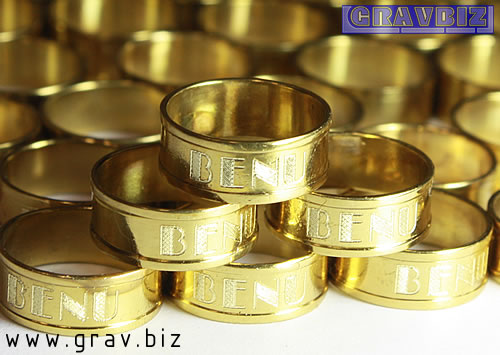

Пример Алмазной гравировки на латунных колцах.
#4 Admin 27.04.2017 05:58
Пример Лазерной маркировки замков на ящики для одежды.
