Изготовление серебряного креста с кельтским узором фрезерование и ли лазерная глубокая гравировка. Нужна ли восковка?

Изготовление серебряного креста фрезерование и лазерная гравировкаИзготовление ювелирных изделий без восковок.

Крест изготовлен из серебра 925 пробы. Нанесен кельтский узор и надпись на латыни"Satua at serua" - Спаси и Сохрани.

Размер 43х23х1,2мм

Вес 3,9 г



При изготовлении креста были применены три технологии: 3D фрезерование на станке Magic 70, лазерная гравировка на лазерном гравере и штамповка после лазерной гравировки стали.

Всего на изготовление креста затрачено 7 часов 45 минут.



Изготовление серебряного креста с кельтским узором фрезерование и ли лазерная глубокая гравировка

Этапы изготовления серебряного креста без восковки.

1. Дизайн макет и подготовка управляющих программ для лазерной гравировки и фрезерования

Затрачено времени - около 40 минут

Изначально был подготовлен векторный рисунок креста. Поскольку основная цель изготовления креста - сравнение различных технологий изготовления ювелирных изделий, то дизайн был взят первый понравившийся и соответствующий трем технологиям.

Изготовление ювелирного изделия на заказа Серебряный крест



2. Подготовка серебряной полосы

Затрачено времени - около 20 минут

Серебряная полоска изготовлена ювелиром на вальцах толщиной 1,3мм. Размер 55 х 37 мм



3. 3D Фрезерование барельефа и фрезерование по контуру

Затрачено времени - менее 180 мин

3D фрезерование барельефа выполнялось на ювелирном фрезерном станке MAGIC 70 из программы MagicArt по подготовленному ранее макету. Для создания рельефа использовались конические граверы и микрофрезы для вырезки по контуру.

Глубина фрезерования 0,3 мм

 3D фрезерование барельефа выполнялось на ювелирном фрезерном станке MAGIC 70 из программы MagicArt

Сторона креста изготовленная способом фрезерования на станке с ЧПУ





4. Глубокая лазерная гравировка

Затрачено времени - менее 60 мин

Для лазерной гравировки использовался лазерный гравер Gravmax LMFВ-01-20 К сожалению, лазер не способен прорезать серебро толщиной 1,3мм насквозь. Поэтому лазерная гравировка выполнялась на кресте уже вырезанном на фрезерном станке.

Глубина лазерной гравировки 0,2мм

Для лазерной гравировки использовался лазерный гравер Gravmax LMFВ-01-20

Сторона креста изготовленная на лазерном гравере



4. Шлифовка и полировка

Затрачено времени - менее 30 мин

После того, как было выполнено 3D фрезерование, обрезка креста по контуру и глубокая лазерная гравировка, крест отшлифовали и отполировали.



5. Патинирование (чернение)

Затрачено времени - примерно 15-35 мин

Для того чтобы придать состаренный вид кресту и сделать рисунок более контрастным, было проведено патинирование. После чего крест снова отшлифовали и отполировали.



6. Изготовление штамповкой галстука креста

Затрачено времени - примерно 60 мин

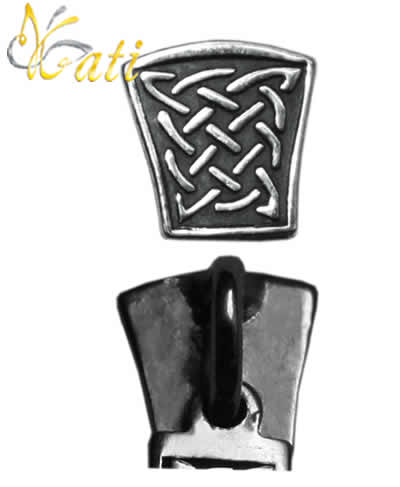

Галстук креста решено было изготовить способом штамповки. Для этого лазерным гравером была изготовлена стальная матрица. Из полосы на прессе был отштампован галстук и тоже патинирован, шлифован и отполирован.

Галстук креста решено было изготовить способом штамповки.

7. Сборка и финишная обработка

Затрачено времени - примерно 40 мин. К галстуку приварили ушко и соединили с крестом. Финишная обработка: полировка и пассивизация.
