Roland JWX-30 фрезерный станок с ЧПУ для изготовления восковок

Фрезерный станок с ЧПУ для изготовления восковок Roland JWX-10 –  этот настольный фрезерный станок является идеальным инструментом для ювелиров при изготовлении восковок

Фрезерный станок с ЧПУ Roland JWX-10 позволяет быстро создавать восковки колец, браслетов, брошей, подвесок.

Цена: 850 000 руб







Станок с ЧПУ Roland JWX-10 обрабатывает такие материалы как модельный воск, пластик, дерево, а также цветные металлы

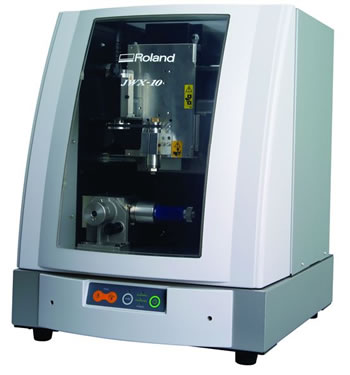

Фрезерный станок с ЧПУ для изготовления восковок Roland JWX-10







Возможности настольного фрезерного станка с ЧПУ Roland JWX-10

3D и 4,5D обработка. Фрезерный станок с ЧПУ Roland JWX-10 поставляется в комплекте с поворотной осью. На поворотной оси можно выполнять 4-х стороннюю обработку в автоматическом режиме. При обработке сложных изделий возможно вручную поворачивать ось относительно пятой оси (ось B) с шагом 15°.





Roland JWX-10 фрезерный станок с ЧПУ для изготовления восковок

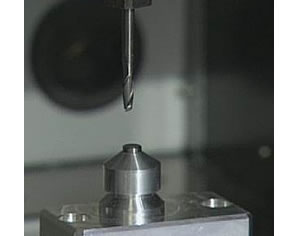

Датчик нуля на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10 позволяет автоматически определять нулевую точку по осям Y (центр поворотной оси) и Z при помощи датчиков нуля. Это значительно упрощает использование поворотной оси.





Датчик нуля на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10





Крепление заготовок на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10

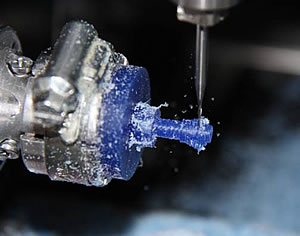

Поскольку большинство восковок колец делается из специальных профильных заготовок на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10 предусмотрено крепление подобных заготовок. Нужно только одеть вашу заготовку на винт и затянуть гайку.





Крепление заготовок на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10

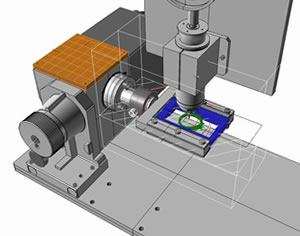

Два рабочих стола на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10. Один из них установлен на поворотной оси (65мм x 65мм), а если вам необходимо обрабатывать заготовки большего размера, то вы можете снять поворотную ось и установить большой стол (140мм x 105мм). Это позволяет избежать съема и установки поворотной оси каждый раз, когда вам необходимо выполнять 3D обработку небольших изделий.





Два рабочих стола на фрезерном станке с ЧПУ для изготовления восковок Roland JWX-10







Программное обеспечение настольного фрезерного станка с ЧПУ Roland JWX-10

В комплект поставки настольного фрезерного станка с ЧПУ Roland JWX-10 входит пакет программ для 2-х, 3-х и 4-х координатной обработки. Программы позволяют выполнять 2D гравировку, создавать и обрабатывать собственные трехмерные рельефы, а также импортировать 3D модели из любых CAM программ и выполнять их обработку.





Фрезерный станок с ЧПУ для изготовления восковок Roland JWX-10





MODELA Player 4 - это CAM система, которая открывает IGES, DXF, STL, 3dm, 3ds, LWO, STEP, WRL-файлы, экспортируемые из наиболее распространенных CAD программ. Она используется для выполнения трехмерного масштабирования, задания направления фрезерования, а также автоматического построения и отображения траектории инструмента трехмерной обработки.





Технические характеристики настольного фрезерного станка с ЧПУ Roland JWX-10

Модель JWX–10
Макс. рабочая область С установленной осью: 140 мм (X) x 70.9 мм (Y) x 60 мм (Z)
Без оси: 140 мм (X) x 105 мм (Y) x 105 мм (Z)
Расстояние от торца шпинделя до стола  При использовании большого стола: 125 мм
При использовании маленького стола: 40.5 мм
Размер стола Большой рабочий стол: 140 мм (X) x 105 мм (Y)
Маленький рабочий стол: 65 мм (X) x 65 мм (Y)
Размер заготовки устанавливаемой на поворотной оси Диаметр: макс. 85 мм
Длина: макс. 50мм
Центральное отверстие: 15 ¸ 23 мм
Максимально допустимая нагрузка При использовании поворотной оси: 0.5 кг
При использовании большого рабочего стола: 4.0 кг
При использовании малого рабочего стола: 0.7 кг
XYZ двигатели Шаговые двигатели
Скорость подачи Оси XY: 0.1 ¸ 50 мм/с
Ось Z: 0.1 ¸ 30 мм/с
Ось A: 11.79 об/мин
Программное разрешение 0.01 мм/шаг
Механическое разрешение Оси XYZ: 0.002 мм/шаг
Ось A: 0.0225 град.
Поворот 5-той оси 0 - 90 град (шаг 15°)
Максимальное число оборотов ±18 x 105 (± 5000 оборотов)
Двигатель шпинделя Бесщеточный двигатель постоянного тока max 100 Вт
Частота вращения шпинделя 6’000 – 20’000 об/мин
Крепление инструмента Зажимные цанги
Интерфейс USB
Энергопотребление AC 100 – 240   10%, 50/60 Гц, 2,1 А
Габаритные размеры 669мм x 760мм x 554 мм
Вес 40 кг
Условия эксплуатации Температура: 5° - 40° C
Влажность: от 35 до 80% (без конденсата)
Габариты в упаковке 995 мм (W) x 820 мм (D) x 521 мм (H)
Комплектация Сетевой шнур, цанга, бор, сенсорный кабель, прижим, рабочий стол (большой), винты для крепления рабочего стола, шестигранники, шестигранные отвертки, гаечные ключи, Roland Software Package CD-ROM, MODELA Player4 CD-ROM, руководство пользователя, установка и программное руководство Roland Software Package, MODELA Player4 установка и программное руководство.



Рекомендуется приобрести дополнительные аксессуары:

3-х кулачковый патрон для поворотной оси (ZRC-36) - 99 000 руб;
Набор оснасток для ювелирных задач для станка JWX-10 (J-BASIC-JKIT) - 54 000 руб;
Крепежная рамка для двухсторонней обработки заготовок и обработки сложных колец (J-ASPENDANT) - 21 000 руб.



ЦЕНА НАСТОЛЬНОГО ФРЕЗЕРНОГО СТАНКА Roland JWX-10 - Станок снят с производства
